ban ve thiet ke van phong: nen tang kien tao khong gian lam viec hoan hao

Trong lĩnh vực thiết kế và thi công nội thất, đặc biệt là với các dự án văn phòng làm việc, bản vẽ thiết kế văn phòng đóng vai trò cực kỳ quan trọng, là xương sống của toàn bộ quá trình. Nó không chỉ là một tập hợp các đường nét trên giấy hay trên màn hình máy tính, mà là ngôn ngữ kỹ thuật chi tiết hóa mọi khía cạnh của không gian, từ ý tưởng ban đầu đến từng chi tiết nhỏ nhất, nhằm biến một mặt bằng thô sơ thành một môi trường làm việc chuyên nghiệp, hiệu quả và thẩm mỹ.

Một bộ bản vẽ thiết kế văn phòng hoàn chỉnh là kết quả của quá trình nghiên cứu, sáng tạo và sự phối hợp chặt chẽ giữa các chuyên gia. Nó là yếu tố then chốt quyết định sự thành công, chất lượng và hiệu quả đầu tư của mọi dự án nội thất văn phòng, đảm bảo rằng tầm nhìn của doanh nghiệp được hiện thực hóa một cách chính xác và tối ưu.

1. Bản Vẽ Thiết Kế Văn Phòng Là Gì?

Bản vẽ thiết kế văn phòng là bộ hồ sơ kỹ thuật toàn diện, bao gồm các loại bản vẽ chi tiết về kiến trúc, nội thất, hệ thống kỹ thuật (điện, nước, điều hòa, PCCC) được tạo ra nhằm mục đích định hình và hướng dẫn thi công không gian văn phòng. Đây là tài liệu bắt buộc phải có để chuyển đổi ý tưởng thiết kế thành sản phẩm thực tế, là cầu nối giữa nhà thiết kế và đội ngũ thi công.

Mục đích chính của bản vẽ thiết kế văn phòng:

• Chuyển thể ý tưởng: Biến các ý tưởng sáng tạo, concept thiết kế thành các thông số kỹ thuật, hình ảnh cụ thể, có thể đo lường và triển khai thi công.

• Đảm bảo tính chính xác và đồng bộ: Cung cấp thông tin chi tiết về kích thước, vị trí, vật liệu, màu sắc của từng thành phần, đảm bảo sự ăn khớp và hài hòa giữa các hạng mục.

• Kiểm soát chất lượng và tiến độ: Là cơ sở để giám sát, kiểm tra chất lượng thi công, quản lý vật tư và tiến độ dự án.

• Giải quyết xung đột: Giúp phát hiện và xử lý các vấn đề tiềm ẩn về kỹ thuật, xung đột giữa các hệ thống (điện, nước, điều hòa, kết cấu) trước khi thi công, tiết kiệm thời gian và chi phí.

• Cơ sở pháp lý và hợp đồng: Là tài liệu quan trọng trong hợp đồng thiết kế và thi công, là căn cứ để nghiệm thu và thanh toán.

• Truyền đạt thông tin hiệu quả: Là ngôn ngữ chung giữa kiến trúc sư, nhà thiết kế, kỹ sư, nhà thầu và đội ngũ thi công, đảm bảo mọi người hiểu đúng ý đồ thiết kế và quy trình thực hiện.

Xem thêm: Bản vẽ thiết kế văn phòng làm việc

2. Các Thành Phần Chính Của Một Bộ Bản Vẽ Thiết Kế Văn Phòng Hoàn Chỉnh

Một bộ bản vẽ thiết kế văn phòng chuyên nghiệp thường bao gồm nhiều loại bản vẽ khác nhau, mỗi loại có vai trò và thông tin riêng biệt:

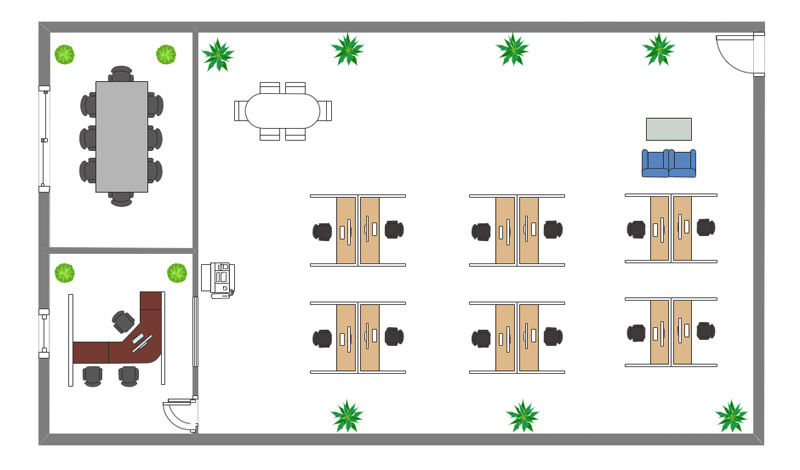

2.1. Bản Vẽ Mặt Bằng Bố Trí Nội Thất (Layout Plan)

• Mô tả: Đây là bản vẽ cơ bản nhất, thể hiện tổng thể cách phân chia không gian và sắp xếp đồ đạc. Nó bao gồm vị trí, kích thước và định hướng của các khu vực chức năng (khu vực làm việc chung, phòng họp, phòng giám đốc, khu vực lễ tân, pantry, khu vực thư giãn, nhà vệ sinh, lối đi), vị trí cửa ra vào, cửa sổ, và các đồ nội thất chính.

• Tầm quan trọng: Là bản vẽ nền tảng, định hình công năng sử dụng và dòng chảy trong không gian văn phòng. Nó giúp người xem có cái nhìn tổng quan về cách bố trí các phòng ban và luồng di chuyển.

2.2. Bản Vẽ Bố Trí Trần (Ceiling Plan)

• Mô tả: Chi tiết về loại trần (thạch cao, gỗ, trần treo...), cao độ trần, các đường nét trang trí, hệ thống chiếu sáng (vị trí, loại đèn, công suất), vị trí hệ thống điều hòa không khí (miệng gió, cục lạnh), hệ thống phòng cháy chữa cháy (đầu báo khói, sprinkler, đèn thoát hiểm), loa âm trần.

• Tầm quan trọng: Ảnh hưởng trực tiếp đến thẩm mỹ, ánh sáng tổng thể và sự vận hành của các hệ thống kỹ thuật trên cao.

2.3. Bản Vẽ Bố Trí Sàn (Flooring Plan)

• Mô tả: Thể hiện chi tiết loại vật liệu sàn (gạch, gỗ, thảm, sàn vinyl...), hướng lát, vị trí các đường ron, chi tiết chuyển tiếp vật liệu giữa các khu vực, và các họa tiết trang trí trên sàn.

• Tầm quan trọng: Đảm bảo tính thẩm mỹ, độ bền, an toàn (chống trượt) và dễ dàng vệ sinh cho bề mặt sàn, đặc biệt quan trọng ở các khu vực có lưu lượng đi lại cao.

2.4. Bản Vẽ Mặt Đứng và Mặt Cắt (Elevation & Section Drawings)

• Mô tả:

  • Mặt đứng: Thể hiện chi tiết từng bức tường (mặt trong và mặt ngoài nếu có), bao gồm các vật liệu ốp (gỗ, đá, giấy dán tường, sơn, kính), các chi tiết trang trí, vị trí công tắc, ổ cắm, tivi treo tường, tranh ảnh, kệ trang trí.

  • Mặt cắt: Cắt qua các khu vực phức tạp để thể hiện cấu tạo bên trong của tường, trần, sàn, các chi tiết nội thất cố định (như quầy lễ tân, tủ âm tường), và mối liên hệ giữa các hạng mục.

• Tầm quan trọng: Giúp hình dung rõ hơn về chiều cao, độ sâu, cấu tạo chi tiết và mối quan hệ giữa các thành phần nội thất theo phương thẳng đứng.

2.5. Bản Vẽ Chi Tiết Đồ Nội Thất (Furniture Detail Drawings)

• Mô tả: Đây là bản vẽ kỹ thuật chi tiết của từng món đồ nội thất được thiết kế riêng (custom-made), như quầy lễ tân, tủ hồ sơ âm tường, tủ bếp pantry, bàn làm việc đặc thù, vách ngăn trang trí. Bản vẽ này bao gồm kích thước cụ thể đến từng milimet, cấu tạo bên trong, loại vật liệu chính và phụ (gỗ công nghiệp, ván, veneer, laminate, kính, kim loại), loại phụ kiện sử dụng (bản lề, ray trượt, tay nắm), và các chi tiết lắp ráp.

• Tầm quan trọng: Là tài liệu hướng dẫn trực tiếp và chi tiết nhất cho xưởng sản xuất và thợ thi công mộc, đảm bảo sản phẩm được làm ra đúng yêu cầu thiết kế và chất lượng.

2.6. Bản Vẽ Hệ Thống Kỹ Thuật (M&E Drawings - Mechanical, Electrical, Plumbing)

• Mô tả: Thể hiện chi tiết vị trí và đường đi của các hệ thống:

  • Điện: Sơ đồ bố trí ổ cắm, công tắc, tủ điện, đường dây điện, hệ thống chiếu sáng (sơ đồ mạch điện, công suất đèn).

  • Internet/Mạng: Vị trí hộp kỹ thuật, đường dây cáp mạng, ổ cắm mạng.

  • Điều hòa không khí (HVAC): Vị trí máy, miệng gió, đường ống dẫn gas và nước ngưng.

  • Cấp thoát nước: Vị trí đường ống cấp/thoát nước cho pantry, nhà vệ sinh.

  • Phòng cháy chữa cháy (PCCC): Vị trí đầu báo khói, đầu phun sprinkler, đèn exit, lối thoát hiểm.

• Tầm quan trọng: Đảm bảo hệ thống kỹ thuật hoạt động hiệu quả, an toàn, và được tích hợp hài hòa với không gian nội thất. Đây là phần không thể thiếu và thường cần sự phối hợp chặt chẽ với các kỹ sư chuyên ngành.

2.7. Bảng Tổng Hợp Vật Liệu và Bảng Mã Màu (Material Schedule & Color Palette)

• Mô tả: Liệt kê tất cả các loại vật liệu sẽ được sử dụng trong dự án, bao gồm tên vật liệu, mã số, nhà sản xuất, số lượng ước tính, và vị trí sử dụng. Kèm theo là bảng mã màu chi tiết cho sơn, giấy dán tường, vải bọc, v.v., đảm bảo sự thống nhất về thẩm mỹ.

• Tầm quan trọng: Giúp kiểm soát chất lượng vật tư đầu vào, tính toán chi phí và đảm bảo sự nhất quán về màu sắc, thẩm mỹ của toàn bộ không gian.

Xem thêm: thiết kế văn phòng 20m2

3. Vai Trò Của Bản Vẽ Thiết Kế Văn Phòng Trong Quy Trình Dự Án

Bản vẽ thiết kế văn phòng không chỉ xuất hiện ở một giai đoạn mà đồng hành xuyên suốt vòng đời dự án:

• Giai đoạn Thiết kế: Là sản phẩm cuối cùng của quá trình thiết kế chi tiết, sẵn sàng cho việc chuyển giao sang thi công.

• Giai đoạn Phê duyệt: Là tài liệu được trình cho chủ đầu tư, ban quản lý tòa nhà để xem xét và phê duyệt trước khi thi công.

• Giai đoạn Thi công: Là "kim chỉ nam" cho tất cả các nhà thầu phụ (thợ mộc, thợ điện, thợ sơn, thợ sàn...) thực hiện công việc chính xác theo ý đồ thiết kế.

• Giai đoạn Giám sát: Dùng làm cơ sở để kiến trúc sư/giám sát viên kiểm tra, nghiệm thu chất lượng thi công so với bản vẽ.

• Giai đoạn Nghiệm thu & Bàn giao: Dùng để đối chiếu sản phẩm hoàn thiện với yêu cầu ban đầu.

• Giai đoạn Bảo trì: Là tài liệu tham khảo quan trọng khi cần bảo trì, sửa chữa, hoặc nâng cấp sau này, giúp dễ dàng xác định vị trí các hệ thống ẩn.

Kết luận, bản vẽ thiết kế văn phòng là một công cụ không thể thiếu và là xương sống của mọi dự án nội thất văn phòng. Nó là minh chứng cho sự chuyên nghiệp, là cầu nối giữa ý tưởng sáng tạo và hiện thực, đảm bảo rằng mọi không gian văn phòng được hoàn thiện không chỉ đẹp mắt, tối ưu về công năng, mà còn an toàn, bền vững và đáp ứng mọi yêu cầu khắt khe của một môi trường làm việc hiện đại. Đầu tư vào một bộ bản vẽ chất lượng cao chính là chìa khóa để đảm bảo sự thành công và hiệu quả lâu dài cho doanh nghiệp của bạn.
